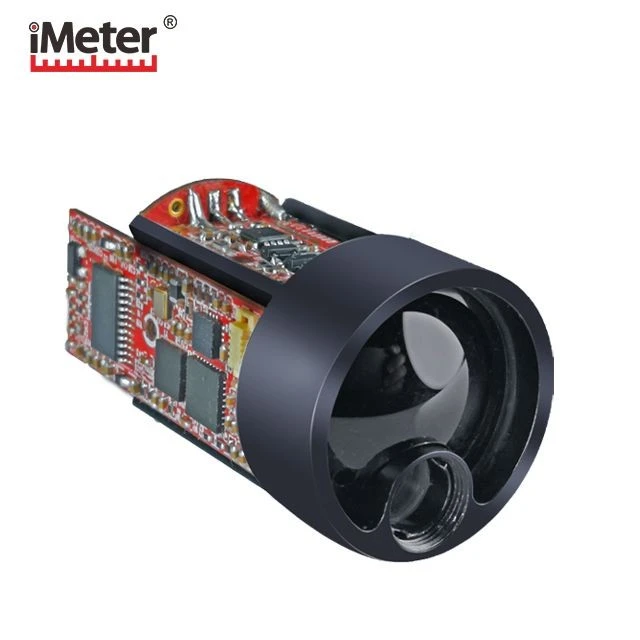

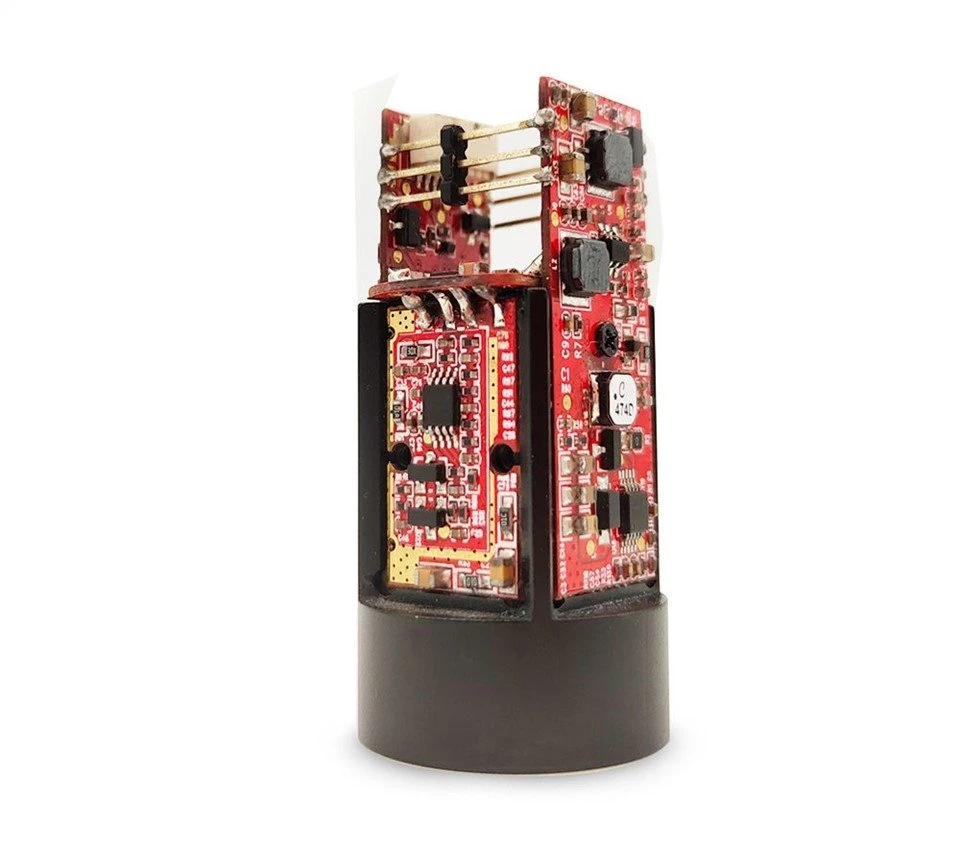

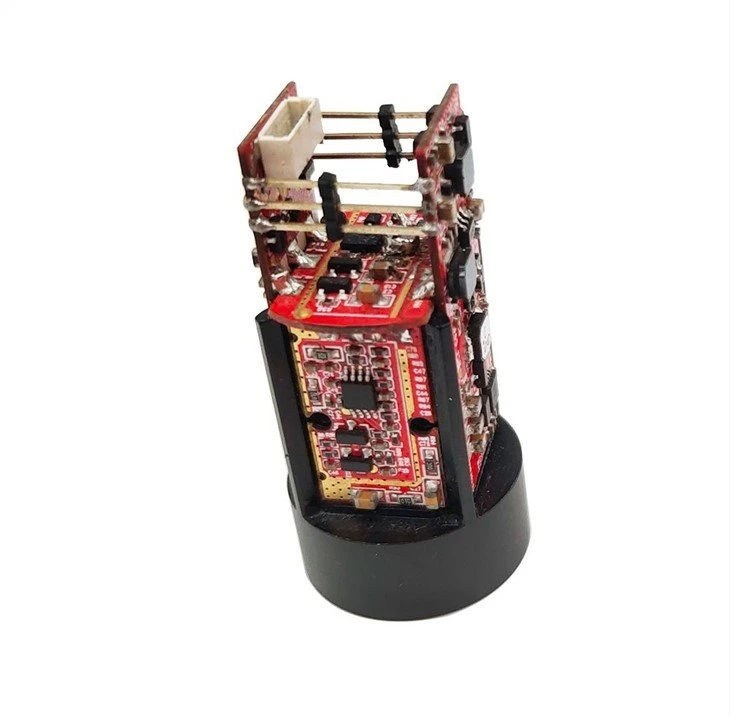

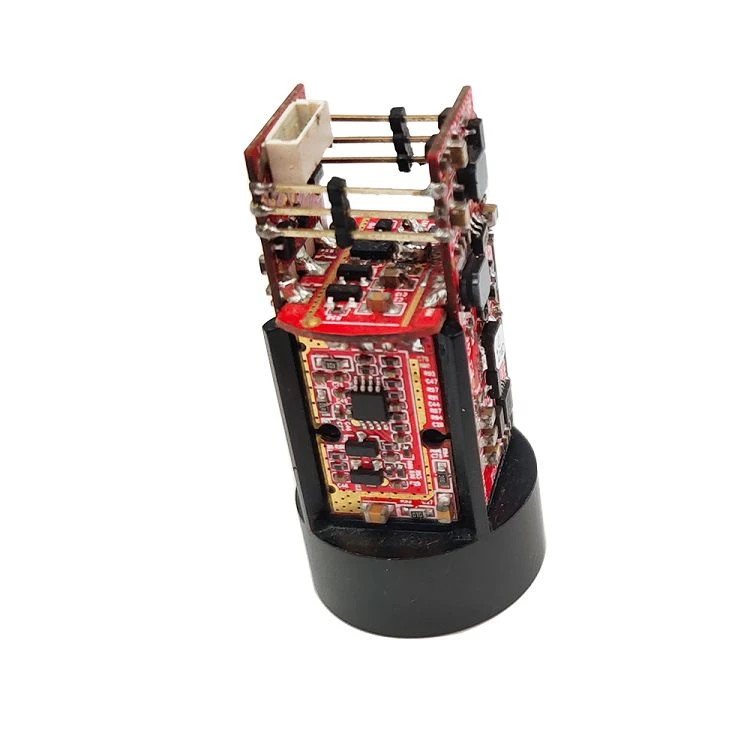

Mazs lāzera tālmēra OEM modulis
Produkta diapazona spēja definēta šādos apstākļos:
1) Mērījuma mērķis ir ar mērenu reaktivitāti, piemēram, ēkas sienas.
2) Mērītais objekts ir vertikāls ar lāzera emisijas virzienu.
3) Laika apstākļi ir saulains, bet nav tiešas saules gaismas.
Piezīme. Lai iegūtu labākus mērījumus, ieteicams uzstādīt izstrādājumu uz statīva, kad mērķējat uz attāliem objektiem, lai mērīšanas laikā samazinātu iekārtas nervozitāti.
Tehniskie rādītāji | Veiktspējas parametrs | Veiktspējas parametrs |
D funkcijas tehniskie rādītāji | H/AH/V funkciju tehniskie rādītāji | |
Pieteikuma lauks | Drons/ Drošība/ Slaucītājs/ Satiksmes noteikšana | Viens cilindrs / dubults cilindrs |
Emisijas apertūra | 6 mm | 6 mm |
Uztveres atvērums | 17 mm (75%) | 17 mm (75%) |
Diapazons (ēkas) | 0.15m～10/20/30/100/200m | 5m～600/1200/1500/3000m |
Diapazona precizitāte (ēka) | ±3 cm | & lt;400m ±1m; & gt;400 m ±0,4% |
Diapazona frekvence | 10KHz/50KHz/100KHz | & lt; 600 m 10 HZ, & gt; 600 m 2 HZ |
Displeja veids | - | OLED/LCD |
Lāzera veids | 905 nm | 905 nm |
Barošanas spriegums | 3.3～5V | 3.3～5V |
Komunikācijas interfeiss | Standarta kā TTL (cits pēc pasūtījuma izgatavots) | Standarta kā TTL (cits pēc pasūtījuma izgatavots) |
svars | apmēram 20±1 | apmēram 20±10 |
ūdensizturīgs līmenis | IP67 | IP67 |
Triecienizturība | 800 G/ms (10 reizes/s) | 800 G/ms (10 reizes/s) |

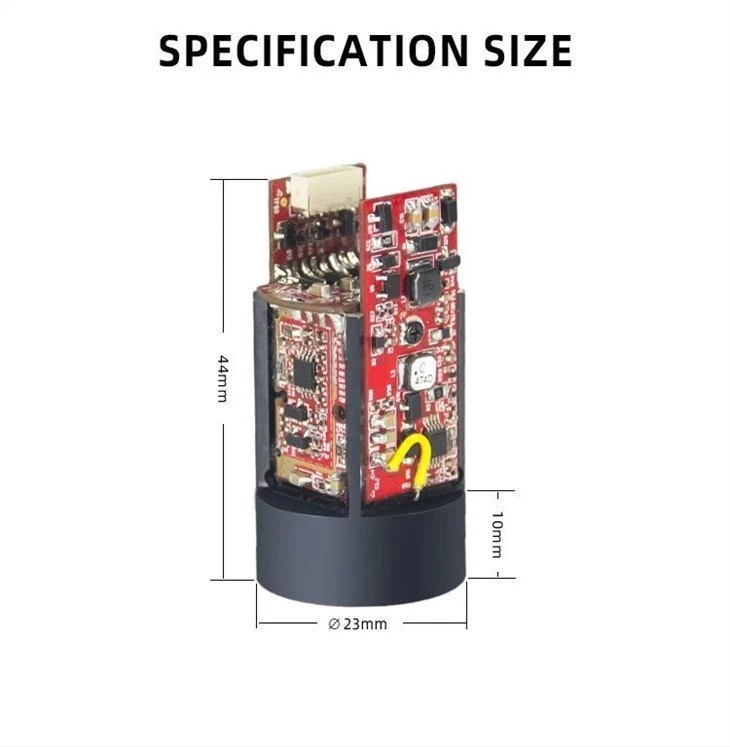

Izmērs | ￠23x44mm | ￠23x44mm |
Darbības temperatūra | -20℃～50℃ | -20℃～50℃ |
Pārraides ātrumu | 9600/115200/230400 (pēc izvēles) | 9600/115200bps |
Jaudas atkritumi | 0,8 w (gaidīšanas režīmā), 1 W (mērījums) | 0,8 w (gaidīšanas režīmā), 1 W (mērījums) |
Attāluma noteikšanas modulis var ātri un precīzi nodrošināt attāluma mērīšanu galvenajai vadības sistēmai;

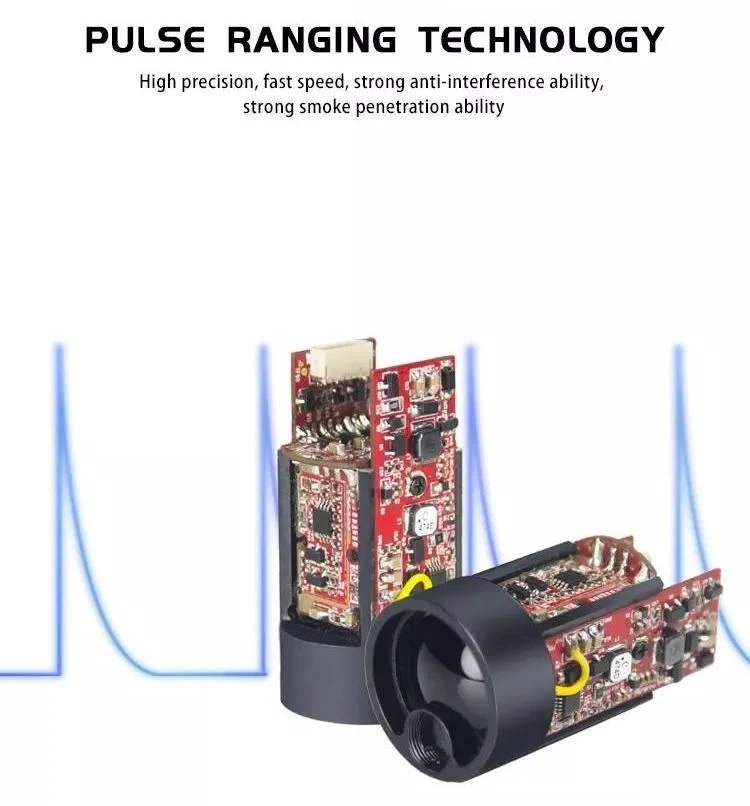

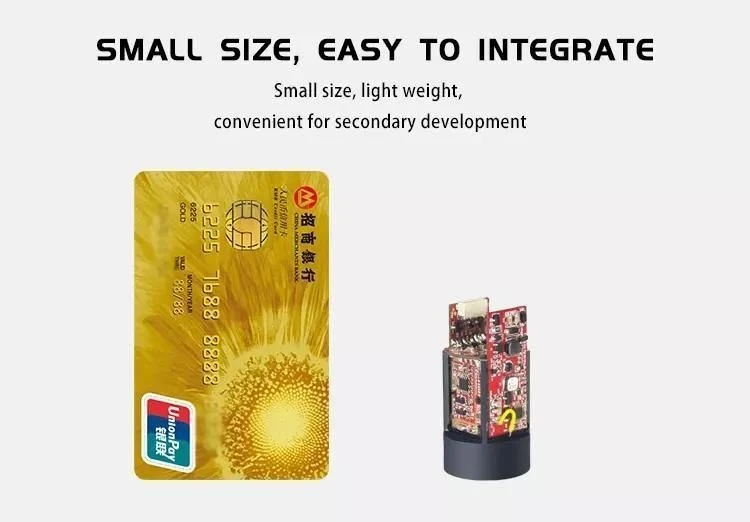

Šis modulis izmanto 905 nm pusvadītāju lāzeru, diapazona izšķirtspēja ir 0,1 m. Diapazona precizitāte ir 1 m, un tālākais mērīšanas diapazons ir 2 km; ar TTL interfeisu (var sazināties tieši ar MCU), var sazināties arī ar RS232 seriālo portu caur adapteri (nepieciešams datu pārraides kabelis); nodrošina arī augšējo datoru pārbaudes programmatūru, instrukciju kopas sakaru protokolu, kas ir ērts klienta sekundārajai attīstībai, izveido savu diapazona mērīšanas sistēmu; tas ir augstas integrācijas, zema enerģijas patēriņa, viegla svara diapazona sensors.

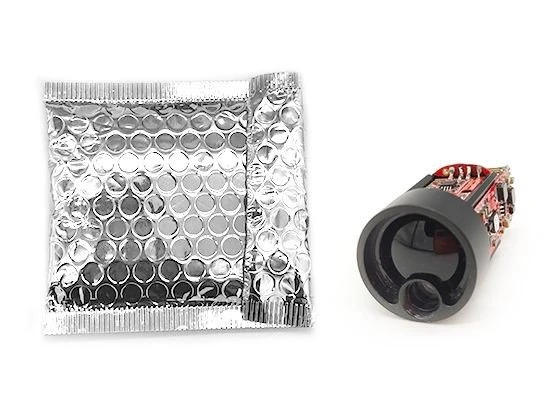

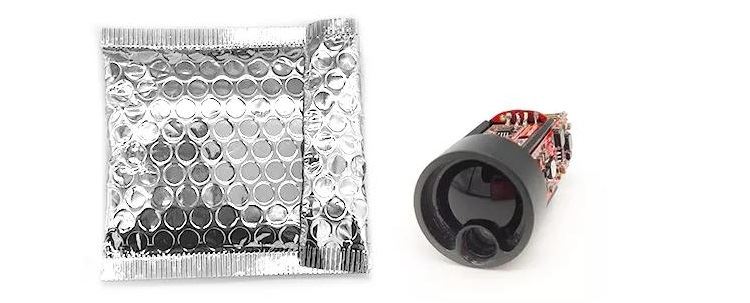

Par iepakojumu:
* Antistatiskais plastmasas maisiņš*1
* Atbalstiet pielāgotu iepakojumu
* Ja jums ir nepieciešams nosūtīt vairumā, mēs piedāvājam triecienizturīgas videi draudzīgas gofrētas kastes.
Mērījumu apsvērumi
Faktori, kas ietekmē diapazona spēju
1) Mērķa atstarošanās spēja: Vispārīgi runājot, jo augstāka ir objekta mērķa atstarošanās spēja, jo labāka ir attāluma spēja. piemēram, mērenas mērķa atstarošanas objektam mērīšanas diapazons ir 600 M, un tas var būt līdz 800 M objektam ar augstu mērķa atstarošanas pakāpi, bet var būt tikai 300 M zema mērķa atstarojuma objektam. Par citu objektu attāluma spēju var izdarīt tādu pašu secinājumu. (Iespējams, ka nav iespējams izmērīt mērķi, kas diez vai var radīt izkliedētu atspīdumu, piemēram, ūdens virsmu.)
2) Mērķa forma: ja mērķis ir pārāk mazs vai nevienmērīgs, attāluma iespējas un diapazonam atbilstošais ātrums samazināsies.
3) Mērīšanas leņķis: attāluma noteikšanas spēja būtu labāka, ja izmērāmais objekts būtu vertikāls ar lāzera emisijas' virzienu, jo lielāks attāluma noteikšanas reakcijas ātrums, gluži pretēji, attāluma noteikšanas spēja un reakcijas ātrums tiks samazināts ;' Iespējams, ka dažos ekstremālos apstākļos mērījumu diapazons neatbilst rokasgrāmatā norādītajām diapazona iespējām.
4) Vides faktors: vides faktori, tostarp saules gaismas intensitāte, ūdens tvaiku koncentrācija gaisā un suspendētās daļiņas, novirze no saules gaismas leņķa utt. (piemēram, lietus, migla, sniegs, migla, dūmaka utt.)
